PLAプラスフィラメント(シルク銀)

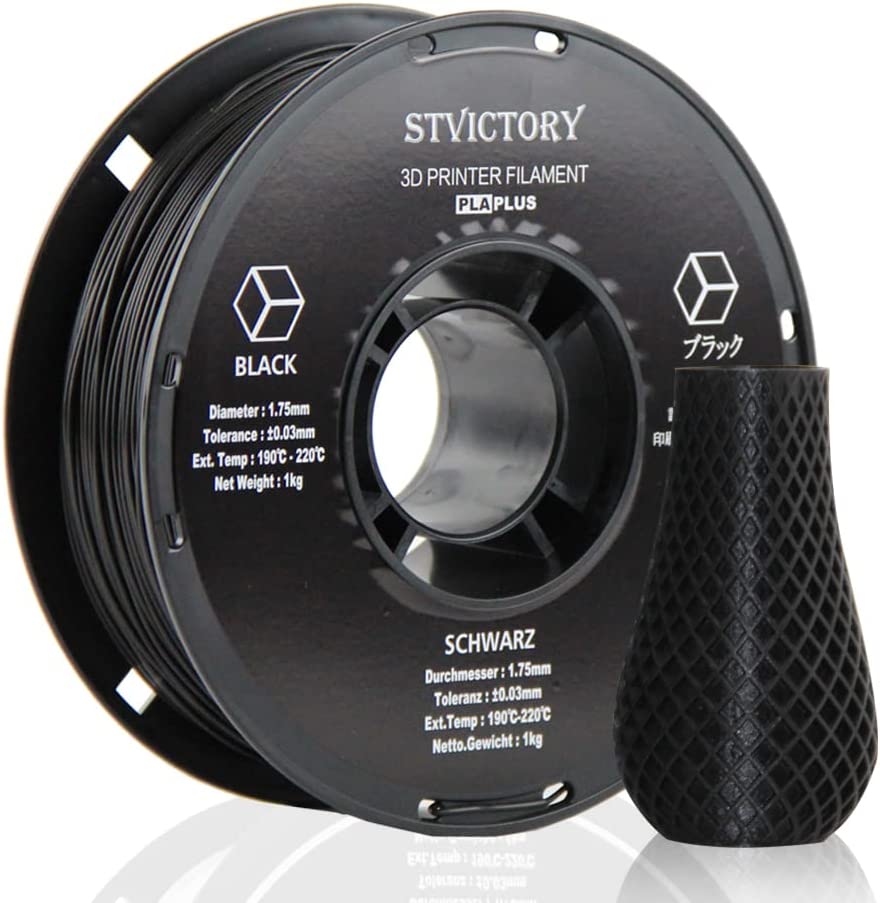

既に一年以上前になるがPLAの黒フィラメントが切れたので購入しようとしたところ,価格面もあったのだがPLAプラスというPLAをより扱いやすいようにしたフィラメントを見つけたので使用していた


これが結構優秀で,1つ挙げるとZ軸の0ポジションを設定する際に厳密に調整しなくても用紙を間に入れてそこそこ合わせれば良いということがある

Z軸の0ポジションは積層型の3Dプリンタでは超が付くほどの重要設定で,開き過ぎていると最初の1層目がプラットフォームに載らないということが発生する

1層目が載らないともう印刷は失敗でどうしようもない(逆に言うと1層目が付けば印刷物は出来上がる)

近づき過ぎているとフィラメントが載ったとしても薄くなるしフィラメント送りで負荷が発生して故障に繋がることもある(だろう)

このPLAプラスだと多少の開きがあっても(柔らかいせいなの?か)ちゃんとプラットフォームに載るので失敗することがない・・・少なくとも拙者はPLAプラスでは1層目を失敗したことがない・・・ということもあり評価の高いフィラメントである

今回,灰色(グレー)のフィラメントが無くなった


ので,新しく購入するのにPLAプラスを選択することにしたところグレーが無いのでシルク銀を選択


まあ,アルミ箱の代わりに見えるかなと理由もあり期待はしてなかったのだけど・・・(現在のところ)期待を裏切られた


見栄えのするアングルが難しくて光源別で沢山撮影してみたが写真では表せそうにない



実際は写真以上にアルミっぽく観える


先ずは即利用したいノブの印刷でお試しとなったが楽しみなフィラメントとなった

尚,PLAプラスの優位性である1層目印刷失敗無しは健在

ディップメーターの試作

昔から欲しかったディップメーターを試作

前々から構想はあってデジタルで作れば簡単じゃないか,つまりデジタルで発振・計測・表示って考えていたのだけど,ディップメーターの高周波出力はある程度でダウンするような作りにしないと駄目とのことで高周波回路を自身で考えるのは無理っぽいので制作記事を参考にした

参考にしたのは「CQ誌 2008年7月号の記事 ディップ・メーターの制作」で「やさしい電子工作教室」にも中身の確認はしていないが同じ記事が載っているようである(電子書籍で手に入るようなので紹介)

比較的多くの方が参考にして作製されているようで動作までのトラブルが少ないのかと思われる

材料

15年前の記事ということもあり必要なパーツの入手で困ったのは次のとおり

  • FET(2SK241GR):2SK241Yは手持ちにあったがGRも欲しかったのでAliexpressで購入(送料込み10個¥532)
  • ラジケーター:DAISOの電池チェッカーから取出して使うと安価となっているが既に入手不可.同等品はAmazonで¥1,000~¥1500程度(Aliexpressでも送料含むと変わらない)秋月電子では¥800(送料別)で手に入る.ジャンク箱にセリアの電池チェッカーがあったので利用(仕様が合わないので追加回路が必要)
  • アルミ・ケース:加工が面倒なので3Dプリンタで印刷し銅シートを裏側に貼ってシールドする.購入すると¥1,000程度の出費
  • その他:手持ちにあり
ラジケーター対応

必要なのは500μAの電流計で,DAISOの電池チェッカーは丁度良いみたいなんだけど,セリアの電池チェッカーはmAクラスらしいので確認してみる


フルスケールが6.7mAで,中央が2.0mAだったので,ラジケータへの出力を2SC1815Yで調整(Vcc=9V,hFE=180として,Ic=5mAなので1kΩ+半固定 ,Ib=0.028mAあたりになるように100k~500kΩ半固定,バイアス不要)

動作不調ならATMega328+OLEDを使ってレベルメーターを作ることも考えていた

u8gライブラリで試作した例(u8g2では描画が遅くて実用にならなかった)

ユニバーサル基板に載せる


パーツの追加や調整があるかもしれないのでランド基板にするのは止めた

ケースを作る

いつものとおりFreeCADで設計し印刷したところ反りが発生して何度も印刷することになる

3度目は確実と(忘れていた)ケープを使い,ドラフトシールドも追加


多分ケープだけで問題なかったと思う(→)こんな感じに反る

ガラス+ケープは最強で剥がすのが大変


ケースに収めてまずは完成(シールド未)


(※)後でラジケーター調整用の半固定抵抗を載せている

動作試行

既製品の10μHで発信確認,発振用のコイルはRCAコネクタ(ケーブルから取出し)で交換可能にした


テスト用LC:L=10μH,C=47pF,f=7.34127MHz


実測値:L=15μH,C=46pF,f=6.05893MHz


算出値と異なるがバリコンを回すとディップはした

ボリューム(つまみ無)で発振させておいてバリコン(白)を回してディップさせる

L=12μHならC=46pFでf=6.77408となるのだが,DM6243は誤差多いってことで自作Lメータで計測すると


9.2μHだとf=7.7365MHzでもっと外れてしまったので要調整だな

改良予定
  • ディップ周波数の調整
  • 持ちやすいようにケースの幅を縮める
  • 発振用コイルの追加
  • ラジケーター(対応低)

テスターのヒューズが切れていた

この前テスターで電流を計測したら正確な数値が出なくて困っていたが,どうやらヒューズが飛んで(切れて)いたようだ(しかも2台とも)

別件で電流測定しても0Aなんでヒューズかなと思って開けてみたら切れていたわけだ


こちらはレンジ選択式でミスったと思わないので切れたタイミングが不明

250V600mAで20㎜幅のヒューズ(画面に乗っている部品)で,250V500mAの在庫があったので交換


こちらの方はオートレンジで切れたのはどうしようもない

同じく250V600mAだが10㎜幅という手に入りにくそうなヒューズだったので500mAのリセッタブルヒューズを付けた

そのままでは付けれないので10㎜幅のヒューズに半田付け


500mAのリセッタブルヒューズだと250mAから抵抗が大きくなり始め500mA断なんで良くはないのだけど試してみた

とりあえずは200μAの定電流回路を(別件で作る必要があったのでついでに)確認

60mAレンジ(もう1つ下に60μAレンジがある)


オートレンジ


もう1つ正常だったテスターでも確認

2000μAレンジで209μAを計測


これで電流測定が正常に戻った

導通チェッカーの作製

導通を確認するのにテスタを使用しているが「電源ON]「ダイヤル回す」「導通ボタンを押す」を行うのが面倒(だと思っていた)

この際なので導通チェッカを作製することにし参考は沢山あるだろうとネットを検索

多くは電源電圧をそのまま印加するような仕組みで電子回路には怖くて使えそうにないが,まともな導通チェッカーの1つとして見つけた,ELM ChaN氏が2008年に製作された「回路内導通チェッカ」を使わせていただくことにした(air variable 氏の「LMC555使用導通チェッカー」も魅力ではあった)

開発環境もあるし簡単に作製できるだろうと思っていたらいろんな問題(課題でもある)が発生し時間を費やしてしまう

材料

廃却したマザーボードの圧電ブザーと水銀電池ボックス部分を置いてあったので取り外して使う


ATTiny13aは¥50の時に購入したのがある

開発環境

最新の「arduino-2.1.0」,前バージョンの「arduino-1.8.13」でもArdinoISPによるATTiny13aのスケッチ書き込みが不可になっている

書込装置がメニュに出てこないことが問題でこちらを参考に対応してみたがArdinoISPでは不可であった(ATtiny85は対応されているので調査すれば何とかなりそうには思えるが後回し)

更に前のバージョンである「arduino-1.8.10」を使用

デバッグには使えるソフトシリアルポートが無い(pinの空きが無い) ためBlink()で判定

タイマー使用できず

CPUクロック異なるためソフトdelayを使っていたのをタイマーにしようとしたらPWMピンを使用していたので不可

delay()で良いのに気づかずCPU速度でWAIT調整しソフトdelay_msを作製(後に必要ないので移行して削除)

尚,CPUクロックは9.6MHzで開発して最後に消費電力削減のため1.2MHzに落とした

ブザー音

ブザーの仕様が不明だったのでアナログ発信器を作り1kHz前後で発音することを調査


ADC

delayを使った待ち動作では正常に読めないのでフラグ待ちに修正

ADCSRA = _BV(ADEN)|_BV(ADSC)|(0b100);
loop_until_bit_is_set(ADCSRA, ADIF);
uint16_t ad = ADC;
消費電力

CPUクロック9.6MHzで,スリープ時48mA,通常時で20~50mAもありこれでは電源SWなしでは使えない


調査したところブザーピン(PB1)がスリープ時もHIGHになっていて消費していることが判明

PWM使用にてタイミングによってHIGHになってしまうことがあるようで強制的にPB1をLOW(0)に設定してもLOWにはならない

そこでブザーを鳴らす時つまりPWM出力時にPB1を出力ピンにして,ブザーを止める時に出力ピンをOFFにすることで対処してみたらOKとなる

void beep(uint8_t t)
{
if(t) {
DDRB = _BV(PIN_BZR);
OCR0A = t;
OCR0B = t / 2;
TCCR0A = _BV(COM0B1)|_BV(WGM01)|_BV(WGM00); //PWMの動作を指定(PB1出力,8ビット高速PWM動作)
TCCR0B = _BV(WGM02)|0b011; //WGM02|WGM01|WGM00で高速PWM動作
//CS2|CS1|CS0 = 0b011 clkI/O/64 (64分周)
} else {
TCCR0B = _BV(WGM02); //停止
DDRB &= ~_BV(PIN_BZR);
}
}

スリープ前に出力ピンをOFFでも良い(オリジナルはスリープ前に初期化しているようだ)

クロックも下げて再度消費電力を測定しようとしたが手持ちのテスター(60μAレンジのテスターでも)では測定できなくなってしまった(突入電流が僅かなのか起動しない)

PWM

ATTiny13aのPWM関係のレジスタ制御が思うようにいかない

例えばPB1に出力する場合で,

//OCR0A = (値);
OCR0B = (値);

出力されない(発音しない)

OCR0A = (値);
//OCR0B = (値);

出力する(発音)

OCR0A = 255;
OCR0B = 0;

出力する(255の発音)

OCR0A =(値);
OCR0B = 255;

出力されない(発音しない)

他のレジスタとの設定順もないようだ

前にPB0では発音できないこともあり拙者が持っているATTiny13aの不具合なのか(?)

回路図

オリジナルではPIN7(PB2)でスイッチを利用しているがこれをリセットスイッチに変更

(オリジナル)起動後,スリープ状態へ移行し,SW割り込みでウエイクアップし導通チェック開始,SWかタイムアウトでスリープへを繰り返す

(変更)起動後,導通チェック開始,タイムアウトでスリープ,リセットで再起動の繰り返し(更にリセットを電源SWにすればバッテリー持ちが向上する)

他の変更点(PSWはタクトスイッチ使用→タクトスイッチの図が大きいので代わり)

  • LEDの極性
  • 圧電ブザーの抵抗(チップ保護)
  • タイムアウトは1分間


スケッチ)(UTF-8N,TAB4,LF)

オリジナルのリメイク版(ブレッドボードで試作)


オリジナルのリメイク版スケッチ)(UTF-8N,TAB4,LF)

消費電力を含め動作的には完成


操作ボタンとLEDは高さを合わせ,一番高さのある圧電ブザーの逆サイドに実装

ケースに重量が欲しいのでコイン電池ではなく1.2V×3本バッテリーを使用予定

ケース

いつものとおり3Dプリンタでケースを作製


(←)表,(→)裏,(↓)中身
