ドライブレコーダーの電源部を改良

  • 2018/08/26 13:53
  • カテゴリー:

ドライブレコーダーを取付稼働してからバックギアにすると電源が切れる現象が発生していた

単にバックライトが付くとかで電力消費が激しく電圧降下が発生しているのだろうと思っていたが,バッテリー電圧の状況からどうやらバックギアの際は充電用モータが作用せずバッテリーが充電されてないのではということが判明した

なので,バックギアにするとバッテリーのみで電気系が動作するため12Vから12V未満になる(停めた時の開放電圧は12.8V位なのでバッテリーの異常ではない)

これってバックで延々と走行するとバッテリーが上がり停止するってことだな

(まぁこれはおいておいて)

ドライブレコーダーの電源切れはイライラするのでアクセサリー電源がONになったらサブバッテリーもONにする方法で改良した


  • D2とD3のOR回路でQ1を駆動
  • R4とR5は電流を抑えるため入れてみたが本来は必要ない(Q1の耐圧も20Vある)
  • Q1の寄生ダイオードのためアクセサリー電源ONでサブバッテリーの充電が行われていたが更に電圧アップの充電となる

OR回路の出力電圧を確認をしてボードに追加


これで完了かな

基板の更新でフロントカバーを外すのにビス止めがあったのを忘れていて無理やり外すことで破壊してしまう寸前だった(注意)

ドン・キホーテPC(ドンキPC)の件

以前「Microsoftは終わったか」でWindows10のアップデートができない件を問題にしたのだが,その対象が「ジブン専用PC&タブレット(ドン・キホーテ)」である

また新しい機能アップデート(5月分かな)ができてなくて使おうとすると(失敗するのに)アップデートが動作し負荷がかかって使い物にならない

そこで,もしかしたらと初期化してみることにした


結果は・・・


にっちもさっちもいかない

もう,お蔵入りかなと考えて新しく購入することも模索していたけど,まだ試してない事もあり再度頑張ってみた

色々考えて問題点は判明している

  • アップデートでディスクが不足しているためディスクを空けろと言ってくるのは良いが(出ないこともある)
  • 通常のディスクメンテナンス(ディスクのクリーンアップやシステムファイルのクリーンアップの事)では改善しない
  • 更にCドライブに残っている旧ファイルを手動で削除しても駄目で
  • おそらくアップデートのためのダウンロードファイルが(わざわざ)Cドライブに残っているのだろうと想像するがどこにあるのか不明だった


今回は,残しているのか残っているのか不明だがアップデート用のダウンロードファイルがどこに格納されているのか判ったので削除してみたところアップデートを完了することできた

その有りがたいフォルダーは以下

C:\Windows\SoftwareDistribution\Download

自動更新が動作しているため全てを選択して削除すると「使用中」が表示されるが,それをスキップして削除していけば良い

(追加)今度は8月分ができなくて模索中

自動更新を止める

アップデートが正常に行われていないと起動する毎にアップデートを繰り返すことになる

アップデートプログラムはCPU消費は少ないがダウンロードと負荷の大きいディスク操作を延々と繰り返すためPCの性能を落としている

つまりアップデートプログラムを実行しないようにすれば値段相当の使いかたが出来るはずである

尚,アップデートは手動で行えるため自身で解決すればよい(そもそも自動アップデートだと多くの問題が発生してるし手動のほうが好ましいのでは)

自動更新を止める方法は以下を参照(止まらないようなので自動更新の仕組みの参考程度にした方が良い)

Windows10 Homeでアップデートの自動更新を完全に停止/無効化し手動更新にする方法

以下で紹介されているツールを利用した方が確実

Windows 10: Windows Updateの自動更新を無効もしくは手動更新のみにする方法

見解

ドンキPCの一番の問題点はシステムディスクが32GBしか無いということだろう

もし64GBのシステムディスクならば月々のアップデートも問題なく完了していて問題は発生しないのではないだろうか

最近メモリーを2GBから4GBにしたV3を出してきたようだが,メモリーなんかより64GBのシステムディスクにしたほうが良かったのではないかなと思う

16GBのタブレット

この後16GBディスクのタブレットのアップデートに挑戦しているが厳しい状況である

  • 必要ないアプリを徹底的に削除
  • Cドライブを圧縮
  • 3.9GB空ける
  • アップデート用のダウンロードフォルダーをSDカードにマウント
  • USBディスクでドライブ追加でダウンロードドライブ指定

上記のようにしてアップデートのための必要ファイル(ダウンロードファイル)でCドライブの空き(3.9GB空き)を減らないようにしたがアップデートは失敗する

しかたないのでアップデートは諦めて使おうと自動更新を無効化してみたが,何故か無効にしているのにアップデートが開始され使い物にならない

特にシャットダウンで更新中となり電源が切れないのは最悪である

Windows10の32bit版の最低ディスクサイズは16GBだったはずなんだが・・・やはりMicroSoftは終わってる

(追加)16GBタブレットは完全に諦めアップデートしないようにした

アーシングの効果を探る

  • 2018/08/12 11:30
  • カテゴリー:

車用アーシングというチューンがあるが効果を探るため抵抗値を調べてみた(アーシングについてはこちらの説明を参考に)

プロが施工すると効果のあるやり方はあるのだろうが,電気的にみるとつまりはバッテリーのマイナス端子間との抵抗値がどうなのかってことなので,実際に抵抗値を計測してみれば効果を出せるかどうか判断できると考える

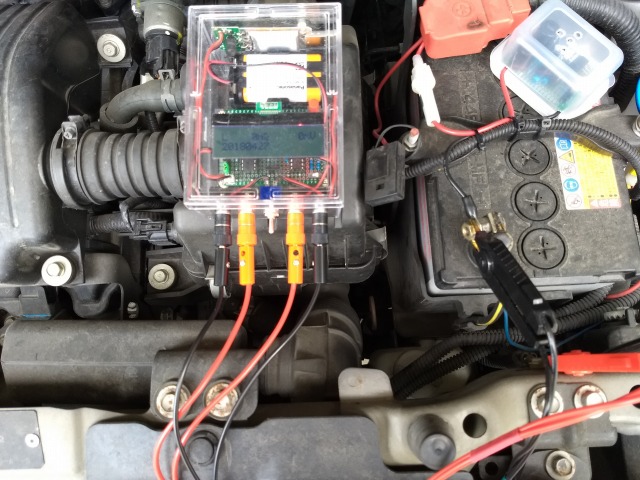

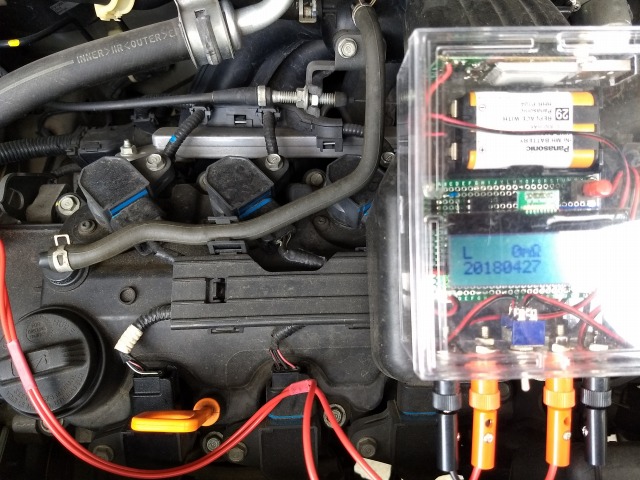

早速,簡易低抵抗計で以下の5点を計測してみた


結果は全部0Ωだったので(この間を)アーシングしても変わらないということになる




今回はここまで

(追加)

この件だけど,ちゃんと考えてみるとバッテリー間の抵抗値は(ほとんど)意味の無い事だ

何故ならば走行中(正確にはエンジン動作中)の電力はオルタネーターから供給されバッテリーは使用しないからである(電圧を見れば理解できる事だ)

なのでアーシングはプラグとオルタネーター間を強化することで効果があることになる

注)ほとんどと記述したのはセルモーター動作で抵抗があるとバッテリーに負担が掛かるため全く意味がないという事ではないため

気象用センサーの仕様

手持ちの気象用センサー仕様をまとめてみる

  BME280 SHT31 DHT11 DHT22/AM2302 LPS25H
基本仕様
電源電圧(V) 1.71~3.6 2.4~5.5 3.3~5.5 5(3.5~5.5) 1.7~3.6
通信方式 I2C/SPI I2C シリアル単線 シリアル単線 I2C/SPI
動作温度(℃)   0~90
温度(℃)
範囲 -40~+85 -40~+125 0~+50 -40~+80 -30~105
精度 ±1 ±0.2 ±2 ±0.5 ±2
分解能 0.01
湿度(%)
範囲 0~100 0~100 20~90 0~99.9
精度 ±3 ±2 ±5 ±2
分解能 0.008
気圧(hPa)
範囲 300~1100       260~1260
精度 ±1       ±0.2
分解能 0.18

AM2302は中華から購入(¥453/個)


BMP280(左),BME280(右)をI2Cで使用する場合の結線


BMP280のVDDIOを接続しないとSPIになるそうだが接続しなくても良いようだ

BMP280のSCL,SDAはプルアップされている

BME280のJ1~J3をジャンパしたのでSCL,SDAはプルアップされI2Cアドレスが0x76になる(説明書
