NanoPi NEOサーバ異常による通信障害発生

タブレットの無線LANが接続できず調査したところDNS・DHCPサーバーの異常であった

つい最近長い間確認してなかったので心配して確認したところ問題なしだったのだが突如としてダウンしたようだ

再起動しても復旧しなかったため重大な問題であるが,旧対応サーバであるWebサーバを代替えとして一時的に復旧できている

これは即座に対応できる代替えサーバを準備しておかないとならないようだ

二重化も視野にいれてみるかな

NanoPi NEOのサーバ化

Cubieboardのサーバ機能の一部(NTP/DPCH/DNS/Mail)を移行させるため(ようやくとなるが)NanoPiサーバを作製する

(特にDHCPは別にしておかないとサーバメンテとかで何かと不便なことがあるのでさっさと分けておけばよかったと思う)

ケース

少しは見栄えを良くしたかったのでタカチの金属ケース(100x30x70)を使用する


消費電力

OctoPrint用の回路と似た5VのUPSを組み込んだ回路となり,先にNeoPiの消費電力を確認しておく

実働,通常で0.14~0.26A,CPUストレスを与えたところ0.35~0.42A


最大でも0.42程度で,ネットでの情報も0.5A以下なのを確認

回路図




DCDCが効率90%なのでDCDC入力1Aでも出力に余裕はある

電源は5Vでリポ充電分があるため1.5Aは必要か(完成後に確認予定)

基板

ユニバーサル基板を使い,NanoPi本体,リポ充電モジュール,DCDCモジュールとUPS回路を載せる

サイズはCタイプ(秋月呼称)で十分だろう

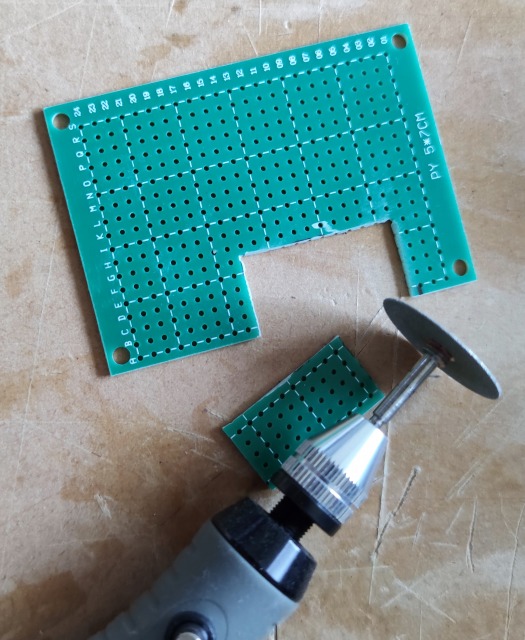

基板はNanoPi本体を載せるために,ルーターにダイヤモンドカッターで加工(簡単)


これにNanoPiはピンソケット,モジュールはケースに合わせエポキシ樹脂で固定


リポの選定

バッテリーはサイズ的にもOctoPrintの時に使った200mAのリポにしようと考えていて出力電圧を調整して確認を行った


ところが0.5Aを出力できないようなので,サイズ的にぎりぎりとなるが18650に変更


その他の部品を基板に載せて基板はひとまず完成


ケース加工と組込

バックパネルを外部インタフェースに合わせてケースを加工


ドリル+鑢掛け加工なんで,あまり綺麗には加工できない・・・が,十分


フロントパネルにLEDを付けるが,LEDが飛び出さないようにするためLEDマウント用の台座を3Dプリンタで作った


LEDを付けた台座を穴を空けたフロントにホットボンドで取り付ける


ケースに基板を付けて完成







問題点

ソフトウェアの設定を行おうとしたところ,運用可能な最低レベルで完成はしたが少々問題があることが判明したため改良する

ネットワーク異常発生

帰宅してタブレットを操作しょうとしたところネットワークエラーとなる

PCと立ち上げ,内LANの問題ではないことを確認して調査に取り掛かる

①ここで既に無線LAN-APの問題ではないことは判明

②Aterm WG2600HGのステータスでインタネット接続ができていないと出ていたのでリセットしてみるが状態変わらず

③BBユニットのリセットでWG2600HGのステータスがインタネット接続となり復旧

年1ペースで異常となるのかな?

インタネット接続障害(記録)

インタネット接続不可となるネットワーク障害が発生(厳密には未明に発生していた)

PCから有線によるインタネット接続障害を確認し各端末の無線LANも同様であることを確認

ローカルエリアでの通信障害はなし


①ルータの異常を疑い再起動 → 復旧せず

②HGWのリセット → 復旧せず

③BBユニットのリセット → 復旧

※)ONUとHUBは何もせず

記録として残しておく
