SPI接続の2.8inchLCD（ILI9431）を試す
- 2026/03/29 11:13
- カテゴリー：Raspberry Pi
Bookwormで3.5inchLCD（ILI9486）が表示できなかったので2.8inchLCD（ILI9431）でどうなのか試してみた

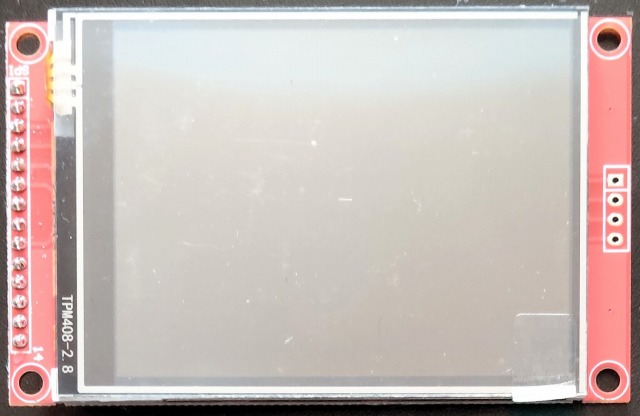

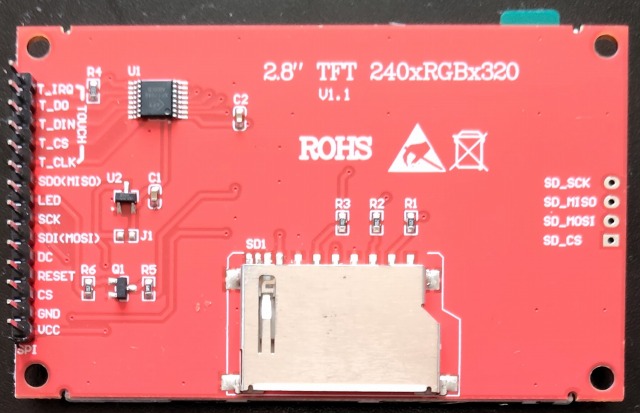

ATS-25もどきで使用したLCDと同じ製品でAliexpressにて安価な時（0.7K位だったかと）に予備購入していた物
ラズパイ用という物でないので直接接続でなく結線する必要がある

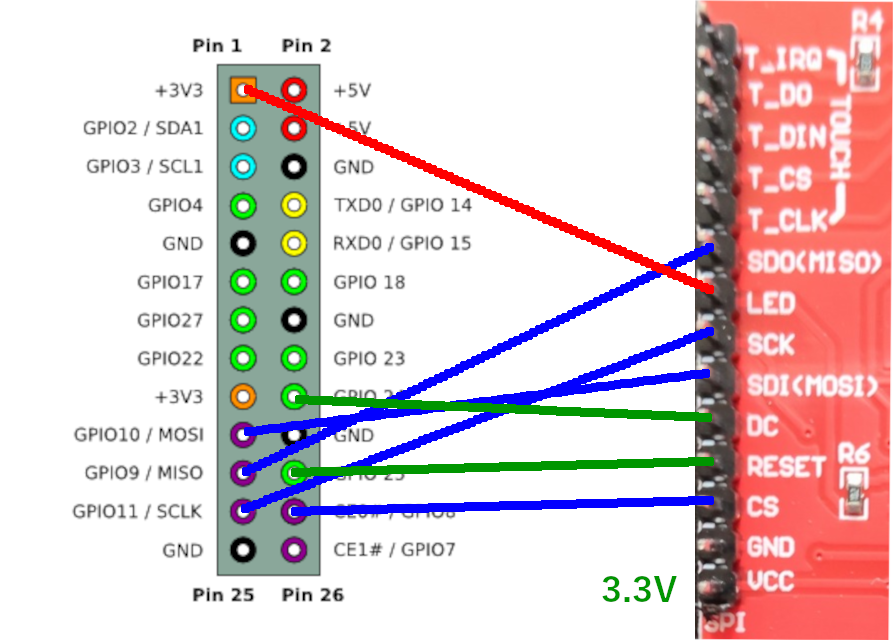

| LCD側端子 | ラズパイ側 | |
| ピン番号 | GPIO | |
| SDO(MISO) | 21 | GPIO 09 |
| LED | 01 or 12 | 3.3V or GPIO 18 |
| SCK | 23 | GPIO 11 |
| SDI(MOSI) | 19 | GPIO 10 |
| DC(DC/RS) | 18 | GPIO 24 |
| RESET | 22 | GPIO 25 |
| CS | 24 | GPIO 08 |
| GND | 06 or 20 | GND |
| VC | 01 or 17 | 3.3V |
 |
||
ILI9486で試行したOSをILI9431用に変更
/boot/firmware/config.txt
dtoverlay=mipi-dbi-spi,spi0-0,speed=70000000
dtparam=width=320,height=240
dtparam=reset-gpio=25,dc-gpio=24
/lib/firmware/panel.bin
$ python mipi-dbi-cmd panel.bin ili9341.txt
ili9431用に作成

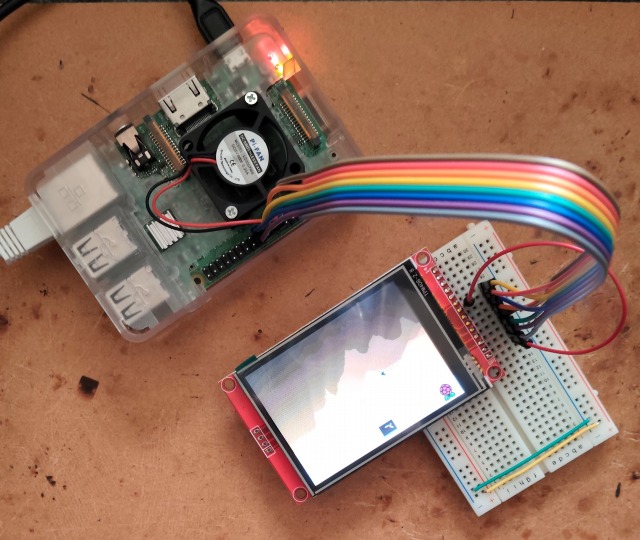

すんなりと表示できた
