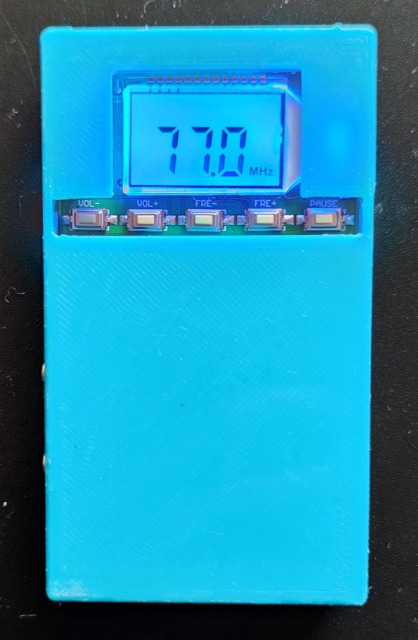

3Dプリンタの印刷ついでに，ボードのまま使っていた「FMステレオトランスミッターボード」のケースを作製

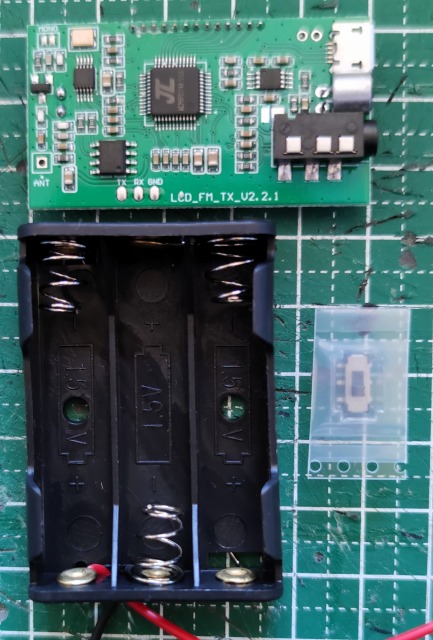

（ケース内の配置の検討）

• 電源は3~5Vなので乾電池と充電池兼用で単4を3本とした
• 電源SWは出力部と同じ左側

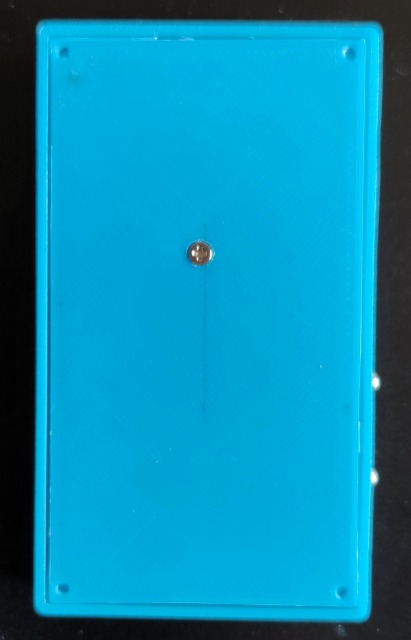

電池の交換もあるため４隅をインサートナット使用のネジ止めしようとしたところ４隅の受け側が小さすぎて失敗

中央の裏蓋の補強部に余裕があったので１個止めにした

基板押えは弱いのでスポンジを入れて強めている

アンテナのケーブル（150㎜程度）はケース内で丸めている

表側と右側の出力プラグ部は必要な部分を抜いているだけ

LRチャネル独立型FMラジオ

記録不足分を追加

（基板配置）

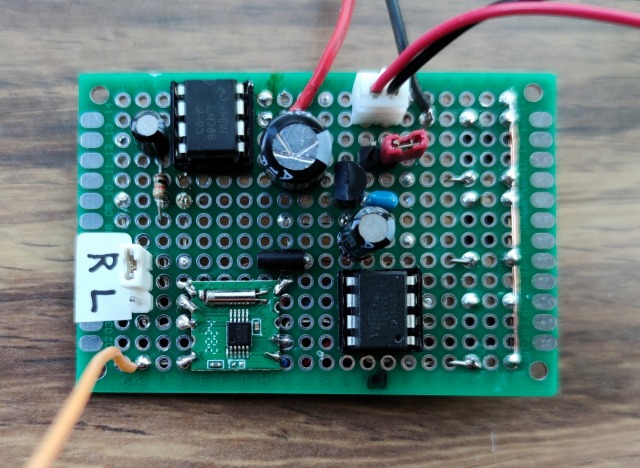

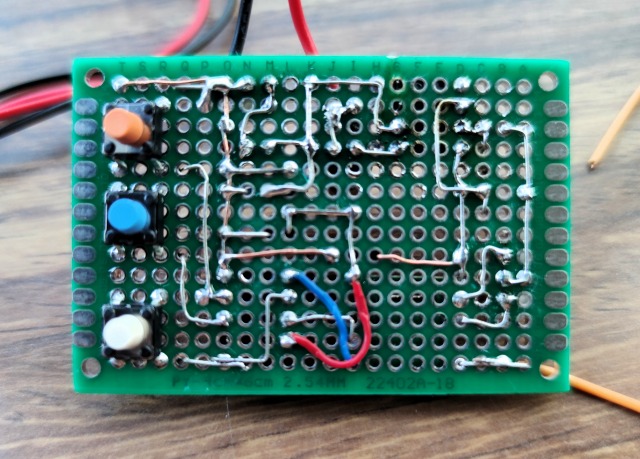

（実装）

• 操作SWはエンクロージャー内に設置を考慮し逆側に付けている
• 電源SWは赤の短絡ピンにして外付けSW対応
• LM386を直付けしたら（熱？で）壊れたのでソケットで実装し直し（不良だったのかもしれない）

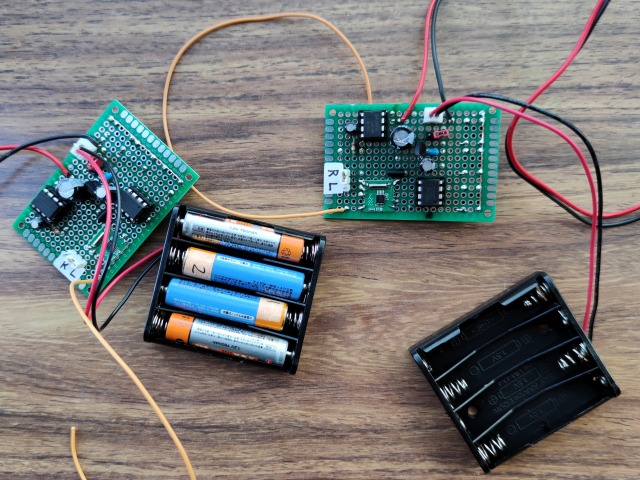

（2台目）

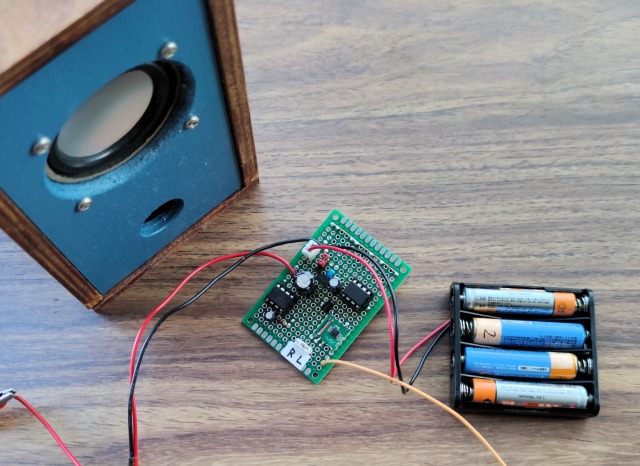

ブレッドボードにほったらかしだった２台目を実装したので確認

5Vだと音量がある

２台使用してLR独立で動作させる

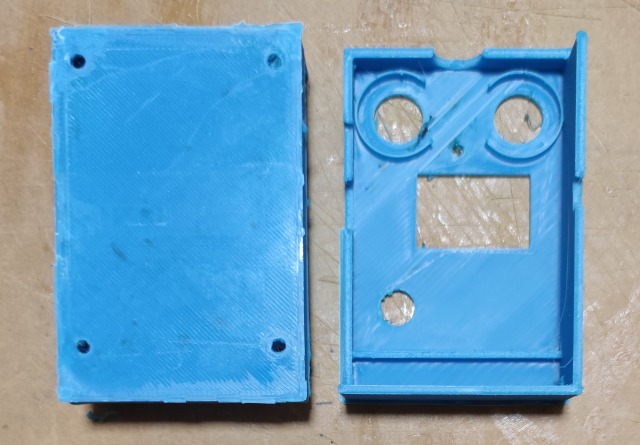

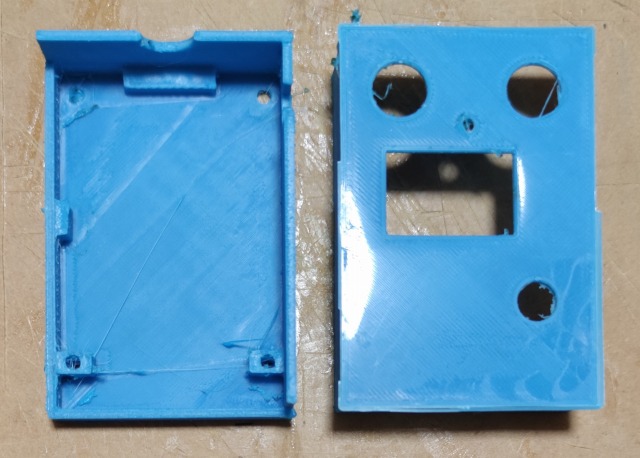

還暦ラジオのケース

さらについでに還暦ラジオのケースをABSで印刷

このケースはバリ取り，弱いスピーカー部の補強，パテで整えて塗料を考えている

PD対応のType-C電源から12Vを取り出す基板を見つけたこともあり「Chuwi Lapbook SE」をType-Cにすることにした

メリットとしては，

• 専用ACアダプターよりコンパクトに持ち運べる
• Type-C電源をスマホ等の充電器として兼用できる
• 汎用電源を利用できる

が，ありそうだ

専用のACアダプターの仕様を確認すると12V2A（24W）である

DAISOのPD電源を使おうと思っていたところ，20Wが最高で12Vだと1.67A位の仕様だったので利用不可

また￥1Kもすることもあり，65Wを￥1.5K位で購入できるAmazonからなるべくコンパクトな物を選択

コンパクトそうだと思っていたが縦長なだけで，同じ65Wだと前に購入した65Wタイプと容積は変わらないようだ

Type-Cケーブルは購入済のDAISO版で問題ないので利用する

DCプラグ

DCプラグは外部バッテリー化のために既に購入していたのを使用

仕様ではφ3.4×1.4㎜のようだが，こちらを購入

PDモジュール

各種ある中で基板タイプの「PD充電モジュール」を購入

• 5V、9V、12V、15V、20V（電圧ステップ対応）
• PD2.0 / PD3.0、QC2.0 / QC3.0、AFC

裏にDIP-SW設定が載っているが（ユーザレビュ等から）正確ではないのでテスターで確認とのこと

確認したらONとOFFが逆のようだ（負論理）

OFF-OFF-ONで12V，固定なので一度設定すれば完了

ケース

ABSを使用して3Dプリンタで印刷

2カ所をネジ留めしようと穴を開けたが（ABSの良いところか）綺麗に嵌め込みできたのでなし

ACアダプターとの比較

Type-Cケーブルが入っていないがコンパクトになったかな
