「Lapbook SE」の電源をType-Cにする
- 2025/11/01 17:29
- カテゴリー：携帯端末
PD対応のType-C電源から12Vを取り出す基板を見つけたこともあり「Chuwi Lapbook SE」をType-Cにすることにした
メリットとしては，
- 専用ACアダプターよりコンパクトに持ち運べる
- Type-C電源をスマホ等の充電器として兼用できる
- 汎用電源を利用できる
が，ありそうだ

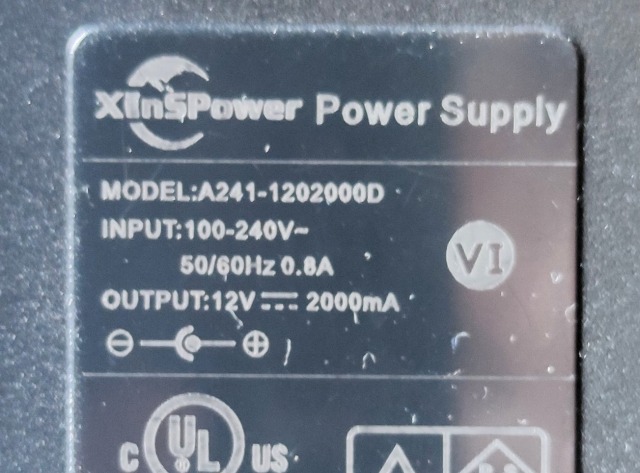

専用のACアダプターの仕様を確認すると12V2A（24W）である
DAISOのPD電源を使おうと思っていたところ，20Wが最高で12Vだと1.67A位の仕様だったので利用不可

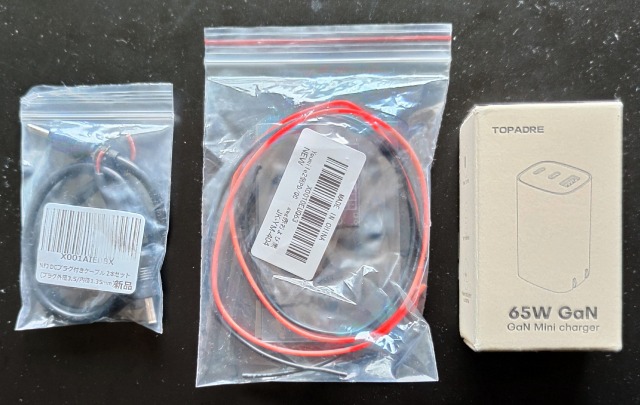

また￥1Kもすることもあり，65Wを￥1.5K位で購入できるAmazonからなるべくコンパクトな物を選択
コンパクトそうだと思っていたが縦長なだけで，同じ65Wだと前に購入した65Wタイプと容積は変わらないようだ

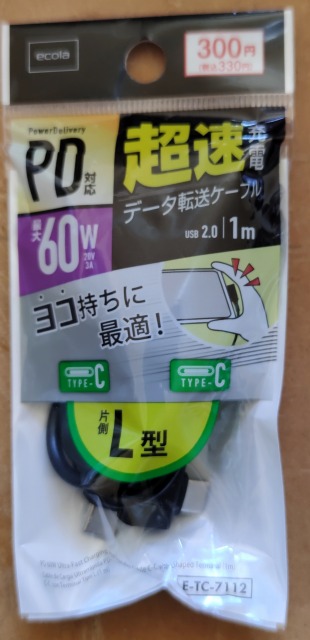

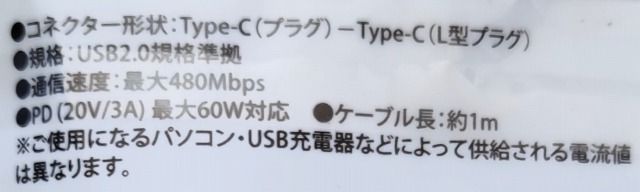

Type-Cケーブルは購入済のDAISO版で問題ないので利用する
DCプラグ
DCプラグは外部バッテリー化のために既に購入していたのを使用
仕様ではφ3.4×1.4㎜のようだが，こちらを購入

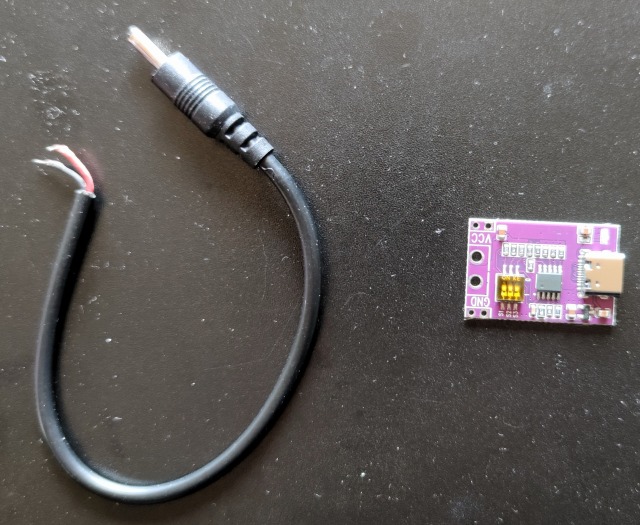

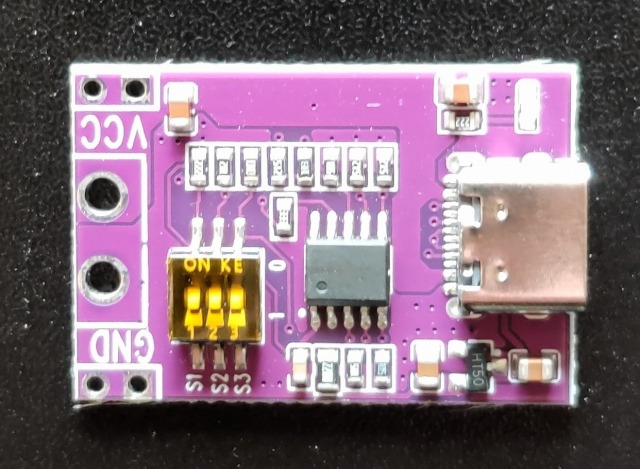

PDモジュール
各種ある中で基板タイプの「PD充電モジュール」を購入
- 5V、9V、12V、15V、20V（電圧ステップ対応）
- PD2.0 / PD3.0、QC2.0 / QC3.0、AFC

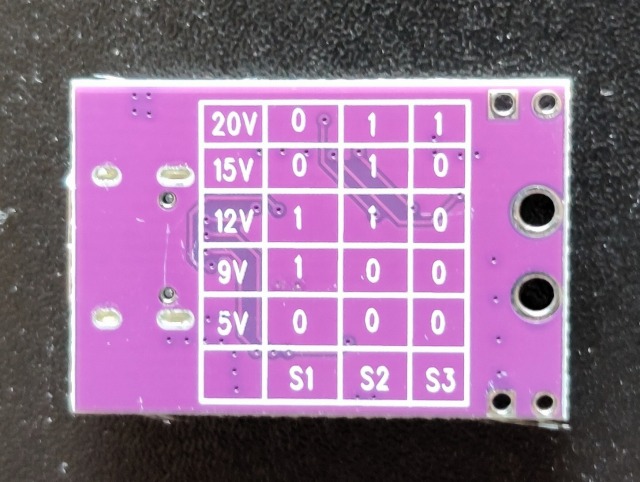

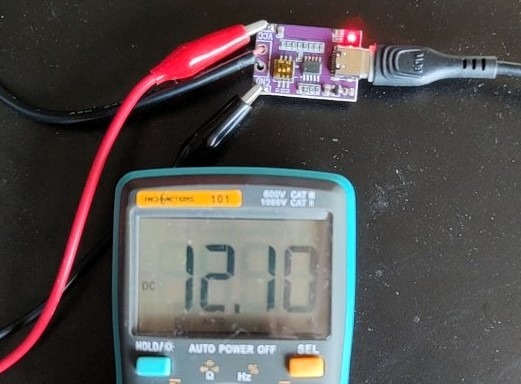

裏にDIP-SW設定が載っているが（ユーザレビュ等から）正確ではないのでテスターで確認とのこと
確認したらONとOFFが逆のようだ（負論理）
OFF-OFF-ONで12V，固定なので一度設定すれば完了

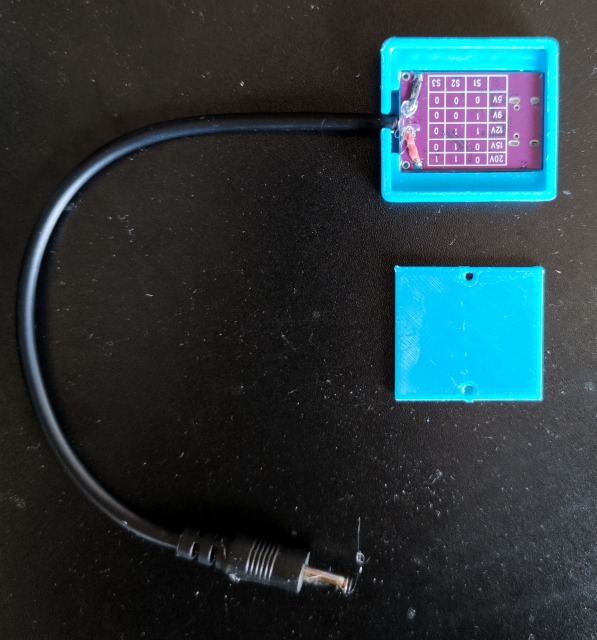

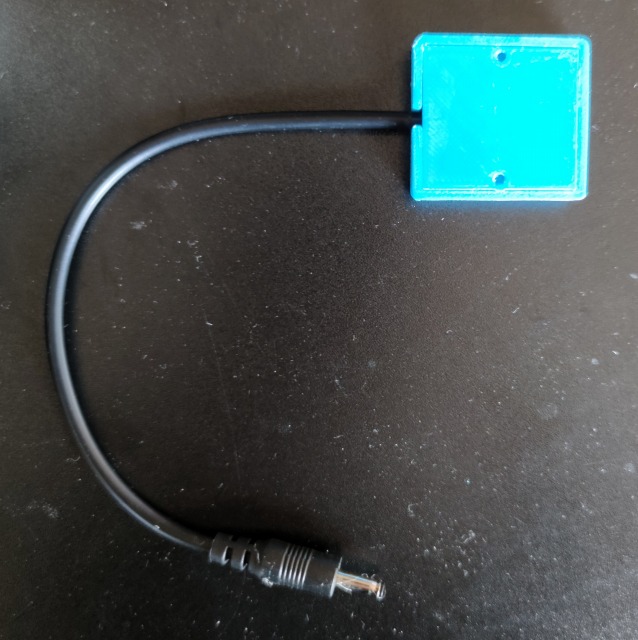

ケース
ABSを使用して3Dプリンタで印刷
2カ所をネジ留めしようと穴を開けたが（ABSの良いところか）綺麗に嵌め込みできたのでなし

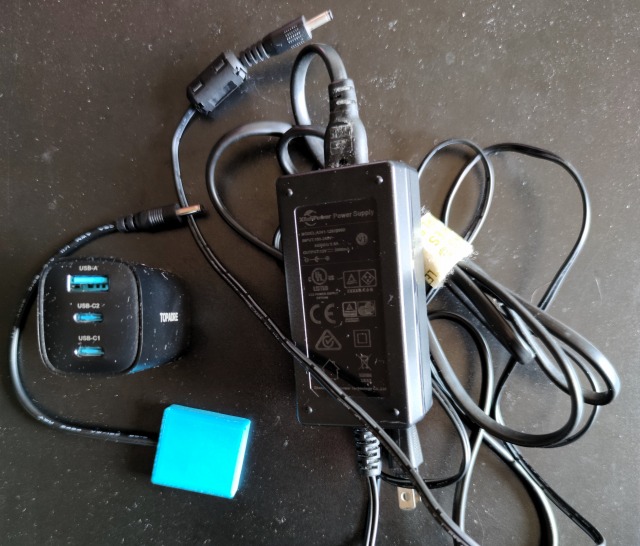

ACアダプターとの比較
Type-Cケーブルが入っていないがコンパクトになったかな
