次期「な！百葉箱」のためのパーツを手配していたのがようやく揃った

確認する時間もないため開封もしていないが，今回リストアップしておき今後１つづつ評価していこうと考えている

DHT22/AM2302

精度が高いので選択したが使用期間が（一箇月～半年）経過すると湿度が９９．９％になって変化しなくなることが判明

製品の異常なのか使用方法に問題があるのか判断できないので他から購入して確かめてみようと発注

前回は「SODIAL(R) DHT22/ AM2302デジタル温度湿度センサー」から４個（￥４５３／個）購入

現時点で４個中３個が湿度不良となった

物はバルク版のような包装（ナイロン袋に１個）だった（こちら）

今回は「Rasbee デジタル温度湿度センサーモジュール DHT22 AM2302」から４個（￥４６４／個）購入

製品のような包装なので期待感はある

SHT31

既にDHT22/AM2302は諦めていて，次回からSHT31に変更しようと考えている

「SNOWINSPRING SHT31 SHT31-D Arduino用温度湿度センサー」から４個（￥４９９／個）購入

BH1750

次版で日照時間計測に対応するためのセンサとしてチョイス

「HiLetgo BH1750FVI BH1750 GY-302 3V-5V デジタル 光量センサモジュール」から￥６８０（３個セット）を購入

他にフォトダイオードも購入している

雨検出器の制作用パーツ

次版で雨対応するための検出用のパーツを考えている

これは昔にaitendoでついでに購入していた基板（￥１００／個）

これだけでは雨の検出はできないので工夫が必要

コンパレータが載っている検出器があったので（アナログ出力もあるが使えるのかどうか・・・）

「Rasbee 雨検出器 モジュールキット 水滴 感知 センサー スイッチ」から￥２５９（２個セット）を購入

他に雨の検出のアナログ化，I2C通信にするため（ATtiny13aでは厳しいかと思って）ATtiny85を入手している

強制通風を実装した「な！百葉箱」を運用開始

DHT22/AM2302湿度計測の問題は別のDHT22/AM2302を評価，センサをSHT31に変更することで解決しようとパーツを手配したが届くまで時間かかるので先にV2として運用することにした

そして次版の予定として湿度計測の改善，光センサと雨センサの追加を考えている

強制通風

100円で手にいれた大小のプランタを組み合わせて実現した（全部プランタだけど・・・）

（FAN部）

（センサ部）

FANの電圧

5VのFANを使用しメイン基板のEPS8266からFETでON/OFF制御する

消費電力が懸案だったが短い時間で済ませたいためDCDCで５Vにして駆動することにした

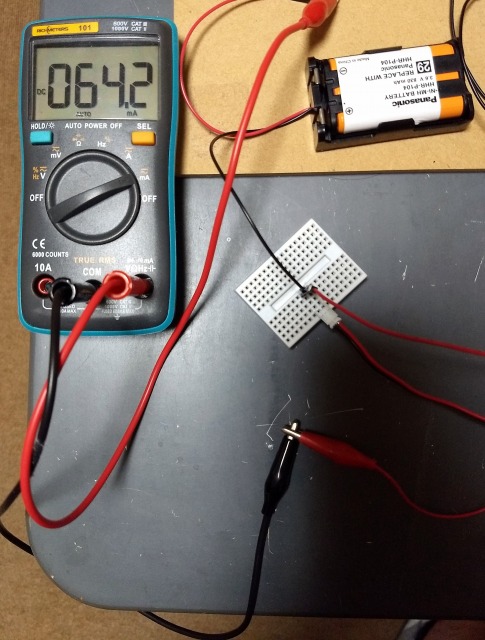

FANの駆動を3.3Vだと64mAで済むが5Vになると127mAの倍になる

回路図

動作確認のためLEDを付けた（EPS8266が動作する最初にONさせている）

制御ソフトウェア

影響ない範囲でテーブル（LOGのみ）を変更

CREATE TABLE IF NOT EXISTS `LOG` (
   `LOCATION`       char(2)      DEFAULT `0`  COMMENT '計測場所（ＩＤ）'
 , `DATETIME`       datetime     DEFAULT `0`  COMMENT '適用日'
 , `PRESSURE`       decimal(6,2) DEFAULT NULL COMMENT '気圧'
 , `TEMPERATURE`    decimal(4,2) DEFAULT NULL COMMENT '気温'
 , `HUMIDITY`       decimal(4,2) DEFAULT NULL COMMENT '湿度'
 , `UNIT_TEMP`      decimal(4,2) DEFAULT NULL COMMENT '制御ユニット温度'
 , `VALIDITY`       decimal(1,0) DEFAULT `0`  COMMENT 'データ有効性'
 , `BATTERY_VOLT`   decimal(4,2) DEFAULT NULL COMMENT 'バッテリー電圧'
 , PRIMARY KEY (`LOCATION`, `DATETIME`)
) ENGINE=MyISAM DEFAULT CHARSET=utf8 COMMENT='気象データログ'

• バッテリー温度（未使用）を制御ユニット温度に変更しBMP280の温度データを登録（メイン基板部分の温度となる）
• データ有効性を追加し温度データの変動が大きい場合に変わる（０～５で０が良で５が不良，また９はデータ異常としている）

EPS8266がDeepSleepから復帰し最初にFANを動作させ，時間のかかるWiFiの処理が終わった後に温度センサから読み込み15秒毎経過時点で温度の変動をチェックして5%未満（±2.5％）で正常とした

最初の15秒時のデータ有効性が０となり最大15秒×6回（90秒）で強制終了させる

メイン基板

パーツはすべて交換できるように改善

※）DHT22/AM2302は試験用に接続（実運用では強制通風にあるDHT22/AM2302に接続）

装置構成

（通風部）

下部には網を付けたが改善の余地あり

（３段目）

上から３段目となりバッテリを設置

（２段目）

メイン基板を設置（上下に余裕を持たせるため２段目から少し下がったところに置いた）

（１段目）

ベランダ設置用器具を付けている

※）メイン基板の熱対策のため１～２段間に１段追加の４段の予定だったが無しで運用して装置温度を確認し次版にて対応を検討する

設置

完成品の撮影を忘れていたので設置で全体を紹介

左が太陽電池

（追記）

設置場所が悪く気温が大きく観測されていた

9/5 17:00から設置場所を変更して気温の変動を確認中

しかしながら，この時期太陽の放射が異常に強いような気がする（太陽が活発周期時期であるというのは聞いているけど）

なんちゃってが長いので「な！百葉箱」に命名

その「な！百葉箱」が台風の影響？でダウンしてしまったらしく15日の９時頃を最後に気象データが送信されなくなり本日まで復旧していない

しかたなく原因を解明すべく解体してみた（２号機（※）への移行も理由にある）

※２号機の開発の計画は随分と前からあり進めていたのだが丁度良い頃に事故に遭い体の自由がなかったのと精神的な面もありヤル気を無くしていた

解体してみたところ電源部やメイン基板，そして結線に異常がみあたらなく電源電圧も問題ない

そして一度電源を取り外し再度投入したところ動作したので（バッテリー電圧が３．６Vに下がっていたこともあり）CPUがハングアップしていた可能性がある

他，中身の様子をみてみると，水平部分はホコリが積もっていた

メイン基板は垂直に設置していたためか，まったく汚れがなかった

今後「な！百葉箱」はしばらく停止で２号機へ移行する事にする

追記

これは「な！百葉箱」が不良になる前の事（８月？日）である

設置当初は問題なかった湿度がいつのまにか99.9％から変化しないことについてセンサー（DHT22/AM2302）の異常と考え手持ちの残り３つを評価してみた

装置	温度（℃）	湿度（％）
ThermPro：TP-53	29.7	64.0
BME280	29.5	66.9
DHT22/AM2302②	28.6	99.9
DHT22/AM2302③	28.8	75.0
DHT22/AM2302④	29.2	71.1

• ThermPro：TP-53は市販品（Amazonで購入）
• BME280はブレッドボードで動作（こちらの最後のおまけ）
• DHT22/AM2302は「な！百葉箱」と同等なブレッドボード試験環境で動作させた
• DHT22/AM2302は４個同時に購入して①を「な！百葉箱」で利用中

DHT22/AM2302②の湿度は①と同様に異常に思える

他は誤差の範囲だろうか

（更に追記）

使っていると湿度が99.9%になる事例が先人様にも（２回）あったようだ

DHT22/AM2302②は試験用にブレッドボード上で利用していたので①と同等期間の使用経過がある

安価ではあるが使用経過により湿度計測が劣化し１年も持たないなら使用を見直さなければならない

尚，当方が使用しているのは「ASAIR® AM2302」と記載されている

今回は￥１００／個という激安のBMP280を５個づつ２店舗から購入した（つまり２店舗から合計１０個を注文）

そのうち１店舗（CYQQNAGが発送）の５個が配送予定通りの５／２に到着したので先に検証してみる

第一印象としてこれまでの基盤とは異なりキレイであるため，もしかするとこれは期待できそうと思った

本来なら縦向きと横向き用に半々にピンを付けるが今回は全部同じ

検証結果

秋月購入品であるBME280を正常値として比べている

ついでにこれまでの分を含めて再検証（以下の計測値は安定するまで５分間くらい待っている）

=====================================================
BME280（秋月）
=====================================================
TEMP : 27.51 DegC PRESS : 1006.22 hPa HUM : 27.72 %
TEMP : 27.52 DegC PRESS : 1006.22 hPa HUM : 27.79 %
TEMP : 27.53 DegC PRESS : 1006.20 hPa HUM : 27.86 %
TEMP : 27.52 DegC PRESS : 1006.22 hPa HUM : 27.99 %
TEMP : 27.51 DegC PRESS : 1006.22 hPa HUM : 28.08 %
=====================================================
最初に購入したＢＭＰ２８０（２）：（１）は利用中
=====================================================
TEMP : 27.82 DegC PRESS : 1006.18 hPa HUM : 00.00 %
TEMP : 27.82 DegC PRESS : 1006.12 hPa HUM : 00.00 %
TEMP : 27.82 DegC PRESS : 1006.09 hPa HUM : 00.00 %
TEMP : 27.82 DegC PRESS : 1006.07 hPa HUM : 00.00 %
TEMP : 27.82 DegC PRESS : 1006.07 hPa HUM : 00.00 %
=====================================================
不良返却版（１） 気温：× 気圧：×
=====================================================
TEMP : 186.13 DegC PRESS : 975.35 hPa HUM : 00.00 %
TEMP : 186.13 DegC PRESS : 975.38 hPa HUM : 00.00 %
TEMP : 186.13 DegC PRESS : 975.29 hPa HUM : 00.00 %
TEMP : 186.13 DegC PRESS : 975.38 hPa HUM : 00.00 %
TEMP : 186.13 DegC PRESS : 975.35 hPa HUM : 00.00 %
=====================================================
不良返却版（２） 気温：〇 気圧：×
=====================================================
TEMP : 27.44 DegC PRESS : 1706.89 hPa HUM : 00.00 %
TEMP : 27.44 DegC PRESS : 1706.89 hPa HUM : 00.00 %
TEMP : 27.44 DegC PRESS : 1706.89 hPa HUM : 00.00 %
TEMP : 27.44 DegC PRESS : 1706.89 hPa HUM : 00.00 %
TEMP : 27.44 DegC PRESS : 1706.89 hPa HUM : 00.00 %
=====================================================

今回購入品は以下の５個
=====================================================
CYQQNAG版（１） 気温：〇 気圧：〇
=====================================================
TEMP : 27.36 DegC PRESS : 1006.26 hPa HUM : 00.00 %
TEMP : 27.36 DegC PRESS : 1006.19 hPa HUM : 00.00 %
TEMP : 27.37 DegC PRESS : 1006.19 hPa HUM : 00.00 %
TEMP : 27.36 DegC PRESS : 1006.15 hPa HUM : 00.00 %
TEMP : 27.38 DegC PRESS : 1006.19 hPa HUM : 00.00 %
=====================================================
CYQQNAG版（２） 気温：〇 気圧：△
=====================================================
TEMP : 27.57 DegC PRESS : 1005.30 hPa HUM : 00.00 %
TEMP : 27.57 DegC PRESS : 1005.33 hPa HUM : 00.00 %
TEMP : 27.57 DegC PRESS : 1005.27 hPa HUM : 00.00 %
TEMP : 27.58 DegC PRESS : 1005.27 hPa HUM : 00.00 %
TEMP : 27.57 DegC PRESS : 1005.33 hPa HUM : 00.00 %
=====================================================
CYQQNAG版（３） 気温：〇 気圧：△
=====================================================
TEMP : 27.70 DegC PRESS : 1005.22 hPa HUM : 00.00 %
TEMP : 27.71 DegC PRESS : 1005.22 hPa HUM : 00.00 %
TEMP : 27.70 DegC PRESS : 1005.16 hPa HUM : 00.00 %
TEMP : 27.70 DegC PRESS : 1005.25 hPa HUM : 00.00 %
TEMP : 27.70 DegC PRESS : 1005.16 hPa HUM : 00.00 %
=====================================================
CYQQNAG版（４） 気温：〇 気圧：×
=====================================================
TEMP : 27.62 DegC PRESS : 1002.39 hPa HUM : 00.00 %
TEMP : 27.62 DegC PRESS : 1002.28 hPa HUM : 00.00 %
TEMP : 27.62 DegC PRESS : 1002.33 hPa HUM : 00.00 %
TEMP : 27.61 DegC PRESS : 1002.33 hPa HUM : 00.00 %
TEMP : 27.62 DegC PRESS : 1002.28 hPa HUM : 00.00 %
=====================================================
CYQQNAG版（５） 気温：△ 気圧：〇
=====================================================
TEMP : 27.96 DegC PRESS : 1006.54 hPa HUM : 00.00 %
TEMP : 27.96 DegC PRESS : 1006.51 hPa HUM : 00.00 %
TEMP : 27.94 DegC PRESS : 1006.51 hPa HUM : 00.00 %
TEMP : 27.94 DegC PRESS : 1006.54 hPa HUM : 00.00 %
TEMP : 27.95 DegC PRESS : 1006.51 hPa HUM : 00.00 %
=====================================================

５個中１個のみ気圧値が少し異常だが概ね酷い計測になる物はなかった

おまけ

先日届いたProMiniを用いて組んでみた（以下はBME280）

コンパクトになりそう
